乙炔气体报警器

气体报警器

CPT 2000系列气体报警器

气体在线监测报警变送器

Ref:CPT2000IntC

本系列气体报警器变送器主要采用电电化学传感器，包括恒电位电解法、咖法尼电池法、催化燃烧、金属氧化物MOS管等，满足气体泄露环境的报警检测要求，个别技术传感器也可以用于一定压力温度的简单工业过程。

该系列产品的上限都是在安全限左右。最大不超过饱和浓度（饱和气体分压）.

电化学传感器有极好的灵敏度，在主气体的微量杂质检测方面具有很好的应用价值。

系列：

环境检测报警用防爆工业场合用工业在线用

CPT2600AA CPT2600AT T1-BD5-CPT1xxxx

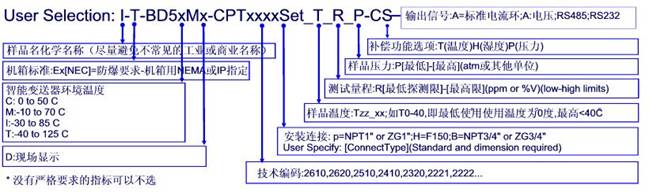

选型编码

用途：

通常用于可燃气、有机气体、毒气泄露等检测报警场所。也可用于普通生产过程纯净微压常温气体分析（压力0.07MPa，温度在-10~40°C之间）。常见检测气体参看下表《表2. 常见气体电化学传感器及其参数》及其它气体总共70种左右。可以特殊订货。

应用：

适合于石油化工、矿山矿井、冶金、毒气作业、毒气生产、防化、消防、医学、环保、卫生防疫、危险品运输、地下管道作业等场所安全检测。

电气功能 Electronic Property

l 每1个传感器必须配1个模拟信号变送器。

l 模拟信号变送器加BD5S构成智能变送器。

模拟变送器的基本性能

l CPT2000AT, 专业变送器电路。四线制。

l 2310/2410类耗电功率 <650mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。

l 2610/2620耗电约<50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。

智能变送器仪器功能:

l BD5C智能变送器可以现场显示，配置简单理论算法和温度补偿、标定功能，支持显示和键盘。独立、完整分析仪器功能。

l 数字输出接口:RS232; 支持STIMcom智能变送器协议，符合IEEE1451.2协议标准。同时支持Modbus通信。

l 电流信号输出:0-2.5V,0/4-20mA，电流输出最大负载RL=(Vs-2.7V)/0.020mA。

l 开关报警信号:5V射极输出开关。用户有特殊要求可以配1路光电隔离开路380Vx1A功率驱动.

l T-BD5 或p-BD4报警限值可以设定。

☆ 具体参考《BD4/5智能变送器/测控器简介》Ref: BD4Int

防爆/防尘/防水 Safety

传感器及变送单元防爆等级

l 2410类耗电功率 <250mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。

l 2610/2620耗电约50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。

整体变送器防爆等级

?AT型为防爆/防尘/防水设计,可用于NEC CLASS I Group E/F/G;NEMA 8;IEC IP67;

?AA型为非防爆大气环境标准；

?AA型配置本安型变送器可以达到防爆标准,可用于NEC CLASS II Group E/F/G;NEMA 9;IEC IP14

变送器尺寸及接线图

测控器防爆等级

l T-BD5xMD型为非防爆、防尘设计,可用于NEC CLASS II Group E/F/G;NEMA 1;IEC IP10

l pBD4测控器只能用于普通大气环境, IP10标准..

性能 Specifications

l 电路测试精度0.05%FS。

l 测试种类和准确度由所配电极决定。一般电极理论精度1.5%。由于飘逸，污染，成分干扰等因素实际正常使用相对准确度只能可达到1.5-10%左右。

l 外接电源DC 12-24V, 功率:<1.40 W, 基本测试功耗100mW。

l 工作温度: 一般直接测试 0-50 ℃ (由具体电极之性能决定)。

l 压力: 一般直接测试 0-0.7kgf/cm² (由具体电极之性能决定)。

维护:

l 保持传感器表面干净,不能有明显的污垢吸着与表面。建议根据现场情况制定定期检查和清理计划；

l 传感器每年标定或校准1次，2610系列1-2年定期更换电极；2310/24105-10年更换一次。具体维护周期依所选电极确定。

可实现的检测项目技术指标：

http://www.big-dipper.com.cn/Products/BD2000/GasSensorList.pdf

名称	名称	量程	重复精度	CPT2000	BD5- CPT2000	规格	探头寿命/月	使用条件	其它
有机气体	VOC	500-10000ppm;	£ ±2%F	4900		2312-ADE16		-10℃-200℃; 0-95%RH	各种低分子有机物,包括氢气，一氧化碳
有机气体	VOC	500-10000ppm;	£ ±2%F	7900	13900	2312-ADE16		-10℃-200℃; 0-95%RH	T200E1m.各种低分子有机物,包括氢气，一氧化碳；带1米延伸管以实现空冷；
有机气体	VOC	0~100%LEL; 0-5%CH₄	£ ±2%F	4300		2410-4R		-10℃-50℃; 0-95%RH	各种低分子有机物,包括氢气，一氧化碳
有机气体	VOC	0~100%LEL; 0-5%CH₄	£ ±2%F		8500	2410T-4R		-10℃-50℃; 0-95%RH	各种低分子有机物,包括氢气，一氧化碳
有机气体	VOC	0~100%LEL; 0-5%CH₄	£ ±2%F		9500	2410TH-4R		-10℃-50℃; 0-95%RH	各种低分子有机物,包括氢气，一氧化碳
有机气体	VOC	0~100%LEL; 0-5%CH₄	£ ±2%F		11900	2410THP-4R		-10℃-50℃; 0-95%RH; 0.34-2.04atm;	各种低分子有机物,包括氢气，一氧化碳
有机气体	VOC	0~100%LEL; 0-5%CH₄	£ ±2%F		11500	2410TP-4R		-10℃-50℃; 0-95%RH; 0.34-2.04atm;	各种低分子有机物,包括氢气，一氧化碳
有机气体	eVOC	0.1-100ppm	£ ±30%F	6450		2610-EPO		-20℃-50℃;15-90%RH	乙醛(40),乙炔(340),丙烯氰(75),丁二烯(170),二硫化碳(140),一氧化碳(100),硫碳酰(135),二-甲基硫(150),表氯醇(50),甲基乙基酮(27),i-丙醇(78),乙醇(180),乙烯(220),氧化乙烯(275),甲醛(330),甲醇(415),甲硫醇(275),四氢噻吩，噻吩烷(45),乙烯基醋酸酯(200),氯乙烯(200),甲苯(55),a-蒎烯(88),乙基醋酸酯(39), 环氧乙烷(275),
有机气体	VOC	0-100% LEL	£ ±30%F	12800	18000	IR4110-HC		-20℃-50℃;15-90%RH EExdI/IIC T4 Class 1, Division 1, Groups A, B, C, D	有机碳氢化合物，包括烷、烯、炔、酮、醛、酸、酯、芳香族化合物等。不响应同量级其它无机气体。
可燃气	LEL	0~100% LEL; 0-5%CH₄	£ ±5%F	4900		2410-4R		-10℃-50℃; 0-95%RH	各种低分子有机物: 用于混合气体总浓度或单组分气体浓度测试。固化有甲烷,乙酸,丙酮,氨,苯,正丁酮,一氧化碳,氯苯,乙醇,正己酮,氢,硫化氢,异丙醇,甲烷,甲醇,甲乙酮,正戊烷,丙烷,甲苯的基础数据；用户可以自行标定其它气体。
可燃气	Ex	500~10000ppm;	£ ±30%	3900		2312-ADS10		-10℃-40℃;17-65%RH;	可燃气报警器, General combustible gas
乙炔	C2H2	0-80ppm	£ ±5%	6200		2610-eVOC			爆炸限: 2.7 - 36% 自燃温度: 450 C
乙炔	C2H2	0-600ppm	£ ±5%	6200		2610-CO4E			同时感应CO
乙炔	C2H2	0-2600ppm/1.3%	£ ±5%	6200		2610-SO2AE			同时感应SO2
乙炔	C2H2	0-1.6%/16%	£ ±5%	6200		2610-COAE			同时感应CO
乙炔	C2H2	0-1.6%/16%	£ ±5%	6200		2610-COAE			同时感应CO

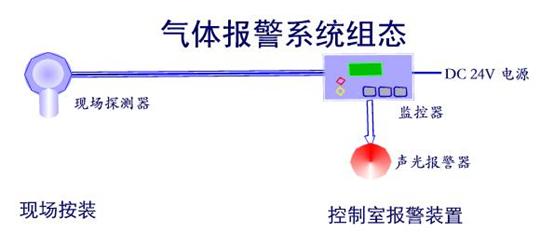

常用监测系统组态

实用组态方式

?传感器

+?采样辅助品

+?变送器

+?[远传显示器]

+?其它辅助件

l 选好探测技术是基本的技术要求,选择好维护系统是保障电化学传感器正常/长久使用的关键.

l 请您依基本组态内容,选择合适的配置.如果您选型有困难, 北斗星工化所工程师可以向您提供技术解释,或推荐方案.

l 所有情况都可以用任何带设置功能的标准二次表进行量化和远传显示。如果需要报警,选择有功能的二次表即可。

l 如果四路以上，并且集中控制，可以考虑p-BD4gs 气体测试仪。

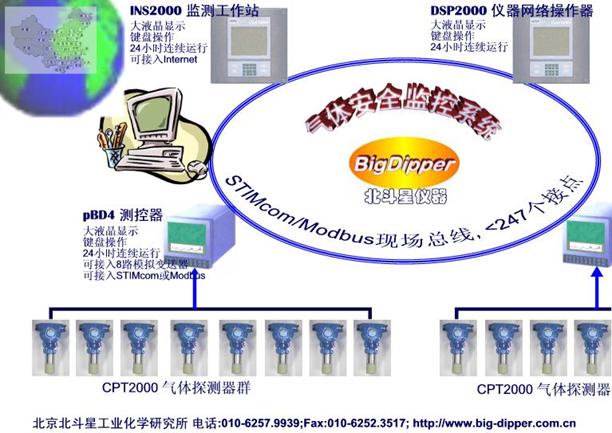

现场总线网-物联网组态

其它选型信息

测控器

产品	型号	说明
测控器	p-BD4CCD-g	一般测控,8路模拟量测试尺寸：150150380 安装开孔尺寸：152*152 供电：220V AC, <5W	智能多路采集
测控器	p-BD4CCD-MB32	一般测控,Modbus-32路.	现场总线监控器
测控器	p-BD4CCD-MB128	一般测控,Modbus-128路.	现场总线监控器
测控器	p-BD4CCD-MB247	一般测控,Modbus-247路.	现场总线监控器
数字化报警器	X3.5	3.5位, 标准信号显示器。带2W声光报警器尺寸：1527580 安装开孔尺寸：155*77 供电：220V AC, <5W;	常用经济型，独立报警系统
数字化报警器	DX16	16路轮换显示报警器, 标准信号输入。带2W声光报警器尺寸：15074180 安装开孔尺寸：152*76 供电：220V AC, <5W;	常用经济型，独立报警系统

l 耐侯性: 宽温级pBD4MCD

l 供电: 110/220V AC, 50-60Hz,+/-10%。

l 隔爆型: * A013-BD4CCDg, 键盘在箱体内部.

l T:为现场变送器壳体结构

l BD5后面的2个字符“xyz”分别代表耐候性(C=商用级,M宽温型,I工业级,T军品)、处理器级别(S=小型处理器,B中型,M中大型,C大型)、和显示器(Dxx，变送器一般带2x16LCD)。具体含义请参考有关BD5的选型资料。

l 只有M级以上可以带显示器和键盘接口。M级以上变送器外配一个键盘，在使用时，插入接口即可。

5）附件

网络及微机软件:

BD-Modbus	eMB Win1.0	微机标定变送器,或组态Modbus仪器网络
eMWare Microconvert Kit	EMIT	Internet化所需软件,须微机组网
BFOOT-11501 Kit		设置软件, 说明书

电源:

设备	规格	指标	说明
电源	PS220-15-1.5	1组 +15V;功率3.5W
电源	PS220-15-16	1组 +15V;功率15W
电源	PS220-15-30	1组 +15V;功率40W
隔离开关电源	PS220±15-0.5	2组 ±15V; 功率4.5W

控制器增强板功能选择

产品	性能	说明
AD 隔离板	4路4-20mA	AD202/204
隔离DA板	4路4-20mA	I²C

★ 路数n=1~4

其它辅助件

产品

型号

性能

说明

使用

普通声光报警器

AL100

~100dB

DC24V供电

电压或电流信号驱动

防爆声光报警器

AL100Ex

~100dB

DC24V供电

电压或电流信号驱动

必须有隔爆供电
