一氧化氮报警器

CPT 2000系列一氧化氮报警器

气体在线监测报警变送器

Ref:CPT2000IntC

本系列一氧化氮报警器变送器主要采用电电化学传感器，包括恒电位电解法、咖法尼电池法、催化燃烧、金属氧化物MOS管等，满足气体泄露环境的报警检测要求，个别技术传感器也可以用于一定压力温度的简单工业过程。

该系列产品的上限都是在安全限左右。最大不超过饱和浓度（饱和气体分压）.

电化学传感器有极好的灵敏度，在主气体的微量杂质检测方面具有很好的应用价值。

一氧化氮报警器系列：

环境检测报警用防爆工业场合用工业在线用

CPT2600AA CPT2600AT T1-BD5-CPT1xxxx

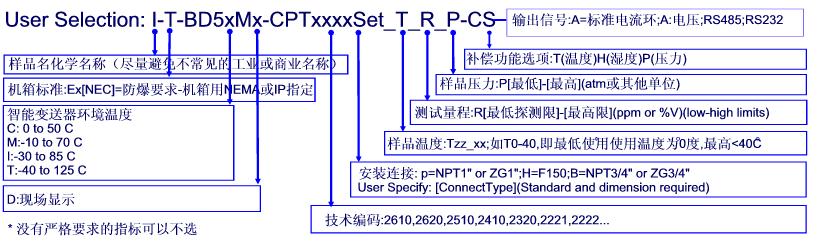

一氧化氮报警器选型编码

一氧化氮报警器用途：

通常用于可燃气、有机气体、毒气泄露等检测报警场所。也可用于普通生产过程纯净微压常温气体分析（压力0.07MPa，温度在-10~40°C之间）。常见检测气体参看下表《表2. 常见气体电化学传感器及其参数》及其它气体总共70种左右。可以特殊订货。

一氧化氮报警器应用：

适合于石油化工、矿山矿井、冶金、毒气作业、毒气生产、防化、消防、医学、环保、卫生防疫、危险品运输、地下管道作业等场所安全检测。

一氧化氮报警器电气功能 Electronic Property

l 每1个传感器必须配1个模拟信号变送器。

l 模拟信号变送器加BD5S构成智能变送器。

模拟变送器的基本性能

l CPT2000AT, 专业变送器电路。四线制。

l 2310/2410类耗电功率 <650mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。

l 2610/2620耗电约<50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。

智能变送器仪器功能:

l BD5C智能变送器可以现场显示，配置简单理论算法和温度补偿、标定功能，支持显示和键盘。独立、完整分析仪器功能。

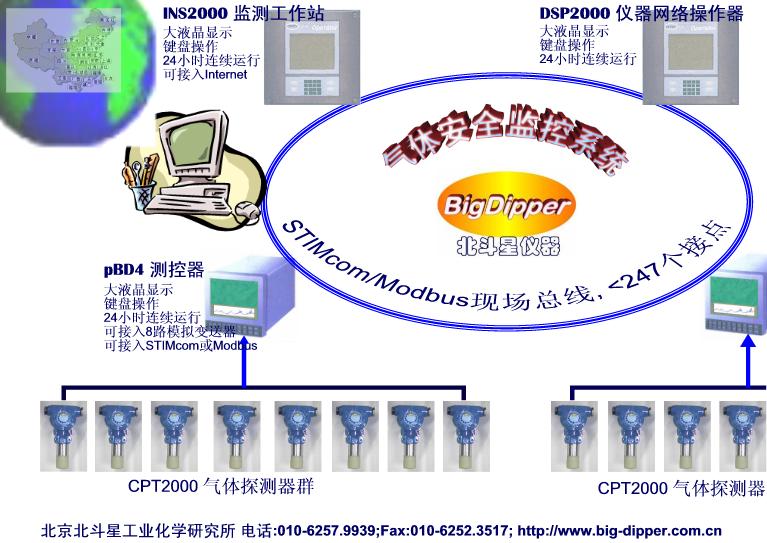

l 数字输出接口:RS232; 支持STIMcom智能变送器协议，符合IEEE1451.2协议标准。同时支持Modbus通信。

l 电流信号输出:0-2.5V,0/4-20mA，电流输出最大负载RL=(Vs-2.7V)/0.020mA。

l 开关报警信号:5V射极输出开关。用户有特殊要求可以配1路光电隔离开路380Vx1A功率驱动.

l T-BD5 或p-BD4报警限值可以设定。

☆ 具体参考《BD4/5智能变送器/测控器简介》Ref: BD4Int

一氧化氮报警器防爆/防尘/防水 Safety

传感器及变送单元防爆等级

l 2410类耗电功率 <250mA*5V，只有定制隔爆型,方可用于1,2,3类防爆场所。

l 2610/2620耗电约50mA*5V，为本安型，可直接用于1，2，3 Class。专门定制，方可用于“0”区。防爆区域使用，注意防爆安全要求以及相应的供电、接线、作业等规范。

整体变送器防爆等级

?AT型为防爆/防尘/防水设计,可用于NEC CLASS I Group E/F/G;NEMA 8;IEC IP67;

?AA型为非防爆大气环境标准；

?AA型配置本安型变送器可以达到防爆标准,可用于NEC CLASS II Group E/F/G;NEMA 9;IEC IP14

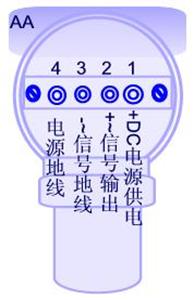

变送器尺寸及接线图

测控器防爆等级

l T-BD5xMD型为非防爆、防尘设计,可用于NEC CLASS II Group E/F/G;NEMA 1;IEC IP10

l pBD4测控器只能用于普通大气环境, IP10标准..

性能 Specifications

l 电路测试精度0.05%FS。

l 测试种类和准确度由所配电极决定。一般电极理论精度1.5%。由于飘逸，污染，成分干扰等因素实际正常使用相对准确度只能可达到1.5-10%左右。

l 外接电源DC 12-24V, 功率:<1.40 W, 基本测试功耗100mW。

l 工作温度: 一般直接测试 0-50 ℃ (由具体电极之性能决定)。

l 压力: 一般直接测试 0-0.7kgf/cm² (由具体电极之性能决定)。

维护:

l 保持传感器表面干净,不能有明显的污垢吸着与表面。建议根据现场情况制定定期检查和清理计划；

l 传感器每年标定或校准1次，2610系列1-2年定期更换电极；2310/24105-10年更换一次。具体维护周期依所选电极确定。

一氧化氮报警器技术指标：

http://www.big-dipper.com.cn/Products/BD2000/GasSensorList.pdf

名称	名称	量程	重复精度	CPT2000	BD5- CPT2000	规格	探头寿命/月	使用条件	其它
氧化氮	NO	0.5-100/300ppm	±2%	6600		2610		-20°C to +50°C; 15%-90% RH;无结露	3NT
氧化氮	NO	0.5-100/1500ppm	±2%	6300		2610		-20°C to +50°C; 15%-90% RH;无结露	7NT
氧化氮	NO	0.15-100/250ppm	±2%	6300		2610		-20°C to +50°C; 15%-90% RH;无结露	B1
氧化氮	NO	0.7-100/500ppm	±2%	5300		2610		-15°C to +40°C; 25%-90%RH;无结露	3E100
氧化氮,氮氧化物	NOx	1-1000/5,000ppm	±2%	6600		2610		-20°C to +50°C; 15%-90% RH;无结露	NOX
